Работа системы внутреннего водостока Geberit Pluvia основана на гравитационно-вакуумном принципе. При небольшом дожде она работает как самотечная система. При интенсивных ливнях система переходит в сифонный режим работы: падающий столб воды в стояке создает за собой разряжение, которое по системе трубопроводов передается на кровельные воронки особой конструкции, позволяющие пропускать дождевую воду, блокируя поступление воздуха. Такое устройство гарантирует устойчивую работу сифонной системы с полным наполнением трубопроводов водой и эффективным отводом всей дождевой воды с кровли за короткое время.
В самотечных системах вода через обычную воронку стекает под уклоном и заполняет лишь часть сечения трубопроводов, большую из которых наполняет воздух, движущийся в обратном направлении. Таким образом воздух препятствует быстрому передвижению воды по системе трубопроводов и ограничивает её максимальный расход.
Система Geberit Pluvia применяется для плоских кровель от 1000 квадратных метров и высот зданий от 4 метров.
Система перед дождем

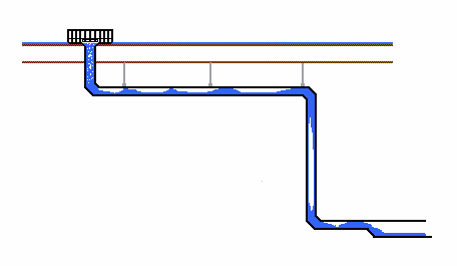

Самотечный режим работы (частичное заполнение трубопроводов водой)
Переходный этап работы системы (переход из самотечного в сифонный режим)

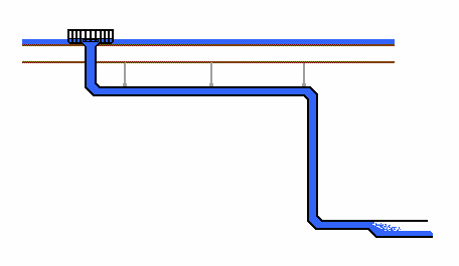

Сифонный режим работы (отсутствие воздуха в системе, максимальный расход воды)
Преимущества системы внутреннего водостока Geberit Pluvia:
МЕНЬШИЕ ДИАМЕТРЫ ТРУБОПРОВОДОВ

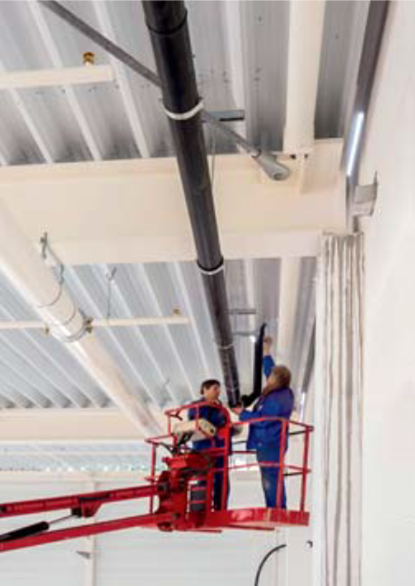

Важной составной частью системы сифонного водостока Geberit Pluvia является система труб и фитингов Geberit HDPE (ПНД). Трубопроводы и фитинги соединяются сваркой встык, а в труднодоступных местах - электросварными муфтами Geberit и монтируются с применением специального крепежа Geberit Pluvia, скользящих и неподвижных опор без установки температурных компенсаторов на горизонтальных участках. Благодаря этому, система водостока становится полностью герметичной.
НАДЕЖНАЯ СИСТЕМА КРЕПЛЕНИЙ
Динамические нагрузки, возникающие в процессе вытеснения воздуха из системы и при попадании воздуха внутрь системы а также во время сильных ливней, требуют применение надежной системы крепления трубопроводов HDPE. Опорная шина квадратного сечения, неподвижные опоры с электросварными лентами и фирменная система крепления Geberit клин-паз, гарантированно снимают усилия с трубопроводной части и передают их на конструктив здания.
МЕНЬШЕ КРОВЕЛЬНЫХ ВОРОНОК НА ЛЮБОЙ ПЛОСКОЙ КРОВЛИ

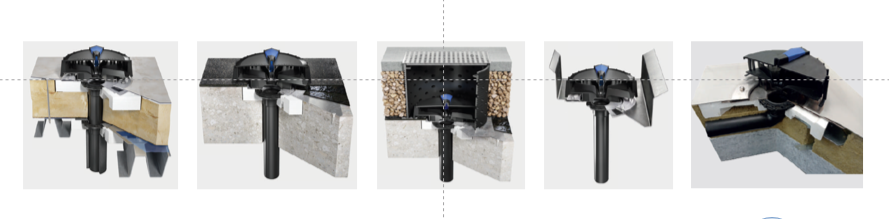

Большой ассортимент кровельных воронок Geberit Pluvia, подходящий для различных типов кровли, представлен воронками высокой производительности от 12 л/с до 100 л/с, благодаря этому уменьшается их необходимое количество на кровле. Результатом является экономия на материалах и сокращение объема работ.
МЕНЬШЕ ОТВОДЯЩИХ СТОЯКОВ
Применяя систему Geberit Pluvia отсутствует необходимость в монтаже стояка под каждую воронку. Требуемое количество стояков уменьшается, а в результате появляется большая гибкость при проектировании.
МЕНЬШЕ ПОДЗЕМНЫХ УЧАСТКОВ ТРУБОПРОВОДОВ
Меньшее количество стояков и подземных участков трубопроводов позволяет сэкономить на материалах, снизив стоимость и время выполнения монтажных работ.
САМООЧИЩЕНИЕ СИСТЕМЫ
Гравитационно-вакуумная системы водостока Geberit Pluvia полностью заполняется водой во время дождя. Работа полным сечением позволяет уменьшить диаметры труб до минимально необходимых. Системе Geberit Pluvia свойственны высокие скорости движения воды (от 0,5 ÷ до 12,0 м/с). Это обеспечивает необходимую степень самоочищения системы и защиту от засоров и зарастания. Система Geberit Pluvia не требуется дополнительных прочисток, что снижает затраты на обслуживание. Ревизия предусмотрена на отметке + 1,00 м от пола на вертикальном участке.
СВОБОДНАЯ ПЛАНИРОВКА
Для горизонтальных участков трубопроводов системы Geberit Pluvia не требуется уклон при прокладке, установка ливневой системы не ведет к потере полезного пространства.
